Wybór między H-pipe a X-pipe to odwieczny dylemat każdego właściciela amerykańskiego V8 lub rasowego europejskiego GT. Obie konstrukcje pełnią w układzie wydechowym dokładnie tę samą funkcję techniczną, ale dają skrajnie różny efekt akustyczny.
Silniki widlaste posiadają dwa rzędy cylindrów (banki). Naturalnym krokiem w budowie wydechu jest puszczenie spalin dwoma osobnymi rurami (tzw. true dual). Pojawia się jednak problem. Zapłony w poszczególnych cylindrach (szczególnie w silnikach typu cross-plane) nie następują naprzemiennie w idealnej symetrii lewa-prawa. Powoduje to powstawanie nierównomiernych fal ciśnienia, które blokują przepływ spalin.
Rozwiązaniem jest połączenie obu nitek wydechu w jednym punkcie, aby wyrównać ciśnienie. Do tego właśnie służą X-pipe oraz H-pipe.
H-Pipe: Klasyczny muscle car
H-pipe to najprostsza konstrukcja, w której dwie równoległe rury są spięte krótkim, prostopadłym łącznikiem. Układ z góry przypomina literę H.
Przepływ spalin w większości odbywa się prosto, a łącznik służy jedynie do ucieczki nadmiaru ciśnienia z jednej rury do drugiej w momencie asymetrycznego zapłonu.
Charakterystyka H-Pipe:
- Dźwięk: Głębszy, basowy bulgot. Tradycyjny ryk amerykańskich muscle carów z lat 60. i 70.
- Osiągi: Delikatnie lepszy moment obrotowy w dolnym zakresie obrotów.
- Zastosowanie: Ford Mustang, Dodge Challenger, klasyczne silniki V8 oraz auta, w których zależy nam na maksymalnym wyeksponowaniu niskich tonów.
X-Pipe: Europejska egzotyka i ryk

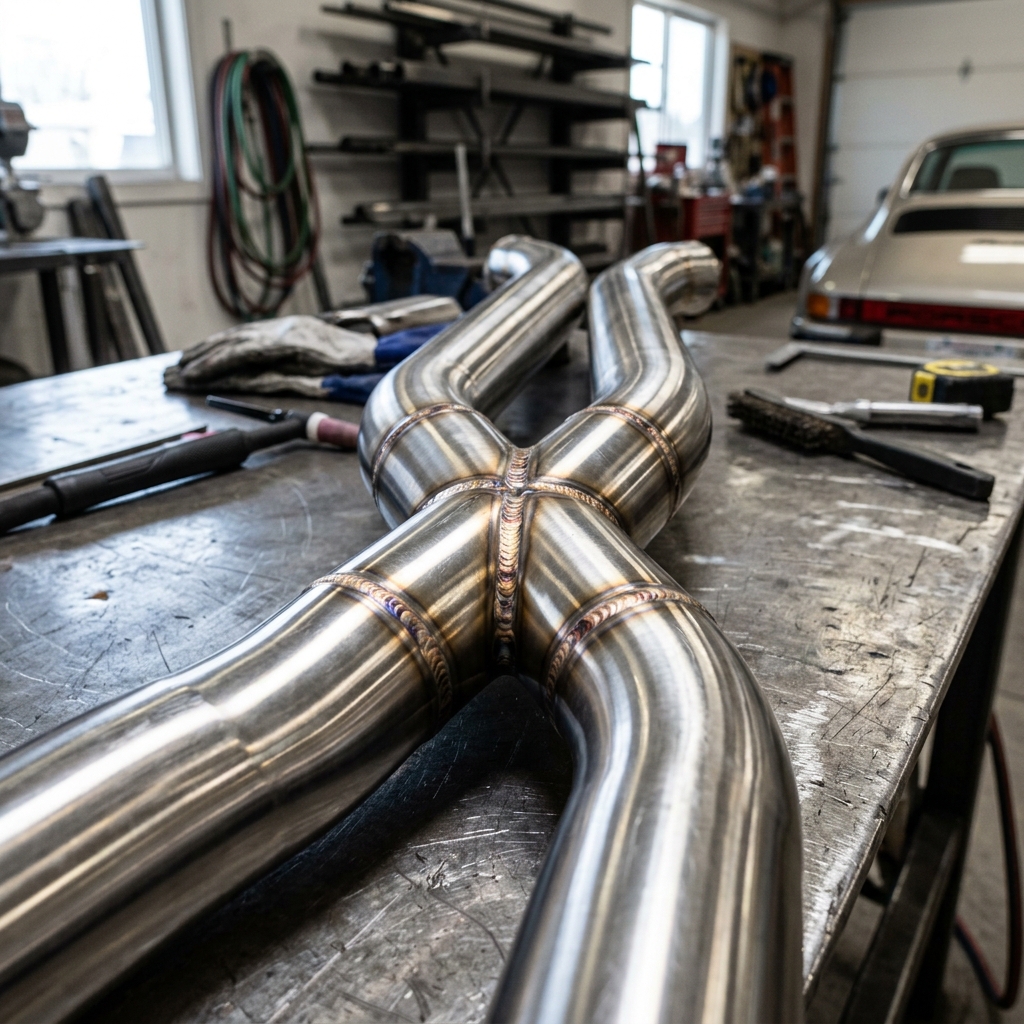

X-pipe polega na całkowitym przecięciu się obu rur w jednym punkcie pod kątem ostrym (tworząc literę X). Gazy wylotowe z obu rzędów cylindrów zderzają się ze sobą, mieszają się i płynnie rozchodzą z powrotem na dwie rury.
Takie ukształtowanie działa jak zwężka Venturiego. Strumień spalin z jednej strony "wysysa" spaliny z drugiej strony, niesamowicie przyspieszając cały przepływ.
Charakterystyka X-Pipe:
- Dźwięk: Wyższy, bardziej agresywny i chrapliwy. Ton staje się "metaliczny" na wysokich obrotach, przypominający wyścigowe silniki europejskie.
- Osiągi: Wyraźny przyrost mocy maksymalnej na najwyższych obrotach dzięki świetnemu zjawisku płukania (scavenging effect).
- Zastosowanie: Nowoczesne silniki, BMW M, Mercedes AMG, Porsche, a także amerykańskie V8, którym właściciele chcą nadać nieco bardziej torowy charakter.
W EL-TEC wykonujemy oba typy połączeń na wymiar, idealnie pozycjonując miejsce ich wpięcia w układ. Punkt przecięcia rur ma ogromne znaczenie dla optymalnego rezonansu – ustalamy go specjalną metodą farby temperaturowej.

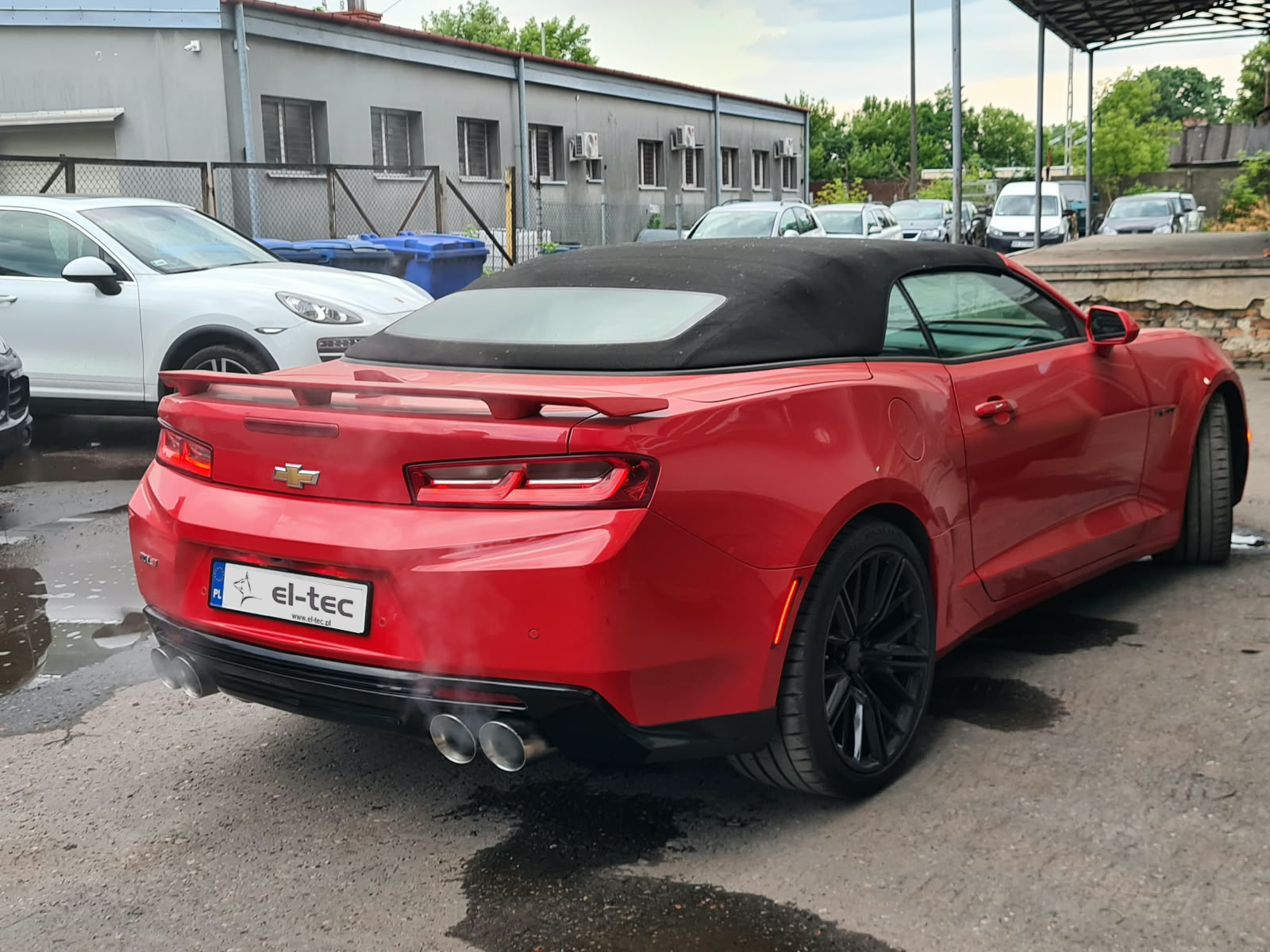

ZOBACZ: Chevrolet Camaro ZL1
Instalacja agresywnego układu cat-back z aktywnymi klapami i sekcją X-Pipe, aby zmaksymalizować przepływ spalin i uwolnić potężny, głęboki ryk.
